مراحل اجرای پی و فونداسیون

پی و فونداسیون، به عنوان اولین و یکی از حیاتی ترین مراحل ساخت و ساز، نقش بسیار مهمی در استحکام و پایداری سازه ها دارند. اجرای صحیح پی و فونداسیون نه تنها ضامن ایمنی و دوام سازه است، بلکه می تواند تاثیر قابل توجهی بر هزینه های ساخت و نگهداری داشته باشد. در این پست، به بررسی مراحل اجرای پی و فونداسیون خواهیم پرداخت.

فونداسیون یا پی ساختمان چیست؟

فونداسیون یا پی، بخشی از سازه است که بارهای وارد بر ساختمان را به زمین منتقل می کند. این بخش اساسی، نقش حیاتی در تضمین پایداری و ایمنی سازه دارد. درک صحیح از مفهوم و عملکرد فونداسیون، برای مهندسین عمران و سازندگان ساختمان ها بسیار مهم است.

تعریف فونداسیون یا پی

فونداسیون یا پی به انگلیسی: Foundation بخشی از سازه است که مستقیماً با زمین در تماس است و وظیفه انتقال بارهای ناشی از وزن ساختمان و سایر بارهای وارد بر آن به خاک زیرین را بر عهده دارد. فونداسیون ها به گونه ای طراحی می شوند که بتوانند این بارها را به صورت یکنواخت و ایمن به زمین منتقل کنند.

انواع فونداسیون

فونداسیون ها به طور کلی به دو دسته اصلی تقسیم می شوند:

• . فونداسیون های سطحی (Shallow Foundations): فونداسیون های سطحی در عمق کمی از سطح زمین قرار می گیرند و معمولاً برای ساختمان های سبک و در مناطقی با خاک با ظرفیت باربری مناسب استفاده می شوند. انواع رایج فونداسیون های سطحی عبارتند از:
  • پی منفرد (Isolated Footing): پی های منفرد به صورت جداگانه زیر ستون ها قرار می گیرند و بار ستون ها را به زمین منتقل می کنند.
  • پی نواری (Strip Footing): پی های نواری به صورت نوارهای طولی در زیر دیوارها قرار می گیرند و بار دیوارها را به زمین منتقل می کنند.
  • پی گسترده (Raft or Mat Foundation): پی های گسترده به صورت یکپارچه در زیر کل ساختمان قرار می گیرند و بار ساختمان را به صورت یکنواخت به زمین منتقل می کنند.
  فونداسیون های عمیق (Deep Foundations): فونداسیون های عمیق برای انتقال بارهای سنگین به لایه های عمیق تر و مقاوم تر خاک استفاده می شوند. این نوع فونداسیون ها برای ساختمان های بلند و سازه های سنگین مورد استفاده قرار می گیرند. انواع رایج فونداسیون های عمیق عبارتند از:
  • شمع ها (Piles): شمع ها به صورت عمودی در زمین فرو می روند و بار سازه را به لایه های عمیق تر خاک منتقل می کنند. شمع ها می توانند از مواد مختلفی مانند بتن، فولاد یا چوب ساخته شوند.
  • پی دیوار (Caisson Foundation): پی دیوار به صورت ستون های بزرگ و توخالی به عمق زمین فرو می روند و بار سازه را به لایه های مقاوم خاک منتقل می کنند.

اهمیت فونداسیون و پی

۱. توزیع یکنواخت بار: یکی از وظایف اصلی فونداسیون، توزیع یکنواخت بارهای وارد بر سازه به زمین است. این امر از تمرکز بارها و فشار زیاد بر نقاط خاصی از زمین جلوگیری می کند و پایداری سازه را تضمین می کند.
۲. جلوگیری از نشست نابرابر: فونداسیون مناسب می تواند از نشست نابرابر ساختمان جلوگیری کند. نشست نابرابر می تواند منجر به ترک خوردگی دیوارها، خمیدگی سازه و در نهایت تخریب ساختمان شود.
۳. افزایش پایداری سازه: فونداسیون ها با انتقال بارهای افقی ناشی از باد، زلزله و دیگر نیروهای جانبی به زمین، پایداری سازه را افزایش می دهند. این امر به ویژه در مناطقی که تحت تأثیر زلزله قرار دارند، اهمیت ویژه ای دارد.
۴. جلوگیری از نفوذ آب و رطوبت: فونداسیون ها می توانند به عنوان یک لایه محافظ در برابر نفوذ آب و رطوبت به داخل ساختمان عمل کنند. این ویژگی به ویژه در مناطق با سطح آب زیرزمینی بالا اهمیت دارد.

وظیفه اصلی فونداسیون و پی در ساختمان

فونداسیون یا پی، یکی از حیاتی ترین اجزای هر سازه است که نقش اساسی در تضمین ایمنی، پایداری و دوام ساختمان دارد. وظایف اصلی فونداسیون در ساختمان به شرح زیر است:

• ۱. انتقال بار سازه به زمین
  توزیع یکنواخت بار: فونداسیون وظیفه دارد بارهای مختلف وارد بر سازه (بارهای مرده، زنده، باد و زلزله) را به طور یکنواخت به زمین منتقل کند. این انتقال یکنواخت بارها به کاهش تمرکز تنش ها و جلوگیری از نشست های موضعی کمک می کند.
  جلوگیری از نشست نابرابر: نشست نابرابر می تواند منجر به ترک خوردگی دیوارها، تغییر شکل سازه و حتی فروپاشی آن شود. فونداسیون با توزیع بار به طور یکنواخت و پایدار، از نشست نابرابر و ناپایداری سازه جلوگیری می کند.
  ۲. تأمین پایداری و تعادل سازه
  مقابله با نیروهای جانبی: ساختمان ها علاوه بر بارهای عمودی، تحت تأثیر نیروهای جانبی مانند باد و زلزله نیز قرار می گیرند. فونداسیون با طراحی مناسب، قادر به مقابله با این نیروهای جانبی است و پایداری سازه را تضمین می کند.
  ایجاد تعادل پایدار: فونداسیون با تأمین تعادل پایدار سازه، از واژگونی و جابجایی ساختمان جلوگیری می کند. این تعادل به ویژه در سازه های بلند و باریک که مرکز ثقل بالایی دارند، بسیار مهم است.
  ۳. جلوگیری از نفوذ آب و رطوبت
  عایق بندی و آب بندی: فونداسیون ها می توانند با استفاده از روش های عایق بندی و آب بندی مناسب، از نفوذ آب و رطوبت به داخل ساختمان جلوگیری کنند. این ویژگی به ویژه در مناطق با سطح آب زیرزمینی بالا یا بارندگی زیاد اهمیت دارد.
  محافظت از سازه در برابر پوسیدگی: نفوذ آب و رطوبت می تواند باعث پوسیدگی و خرابی مصالح ساختمانی شود. فونداسیون با جلوگیری از نفوذ رطوبت، به افزایش عمر مفید سازه و کاهش هزینه های نگهداری کمک می کند.
  ۴. مقابله با تغییرات زمین شناسی
  مقابله با نشست های طبیعی زمین: زمین های مختلف تحت تأثیر نشست های طبیعی قرار می گیرند. فونداسیون با طراحی مناسب می تواند با این نشست ها مقابله کرده و از تأثیرات منفی آن ها بر سازه جلوگیری کند.
  مدیریت تغییرات حجم خاک: برخی خاک ها مانند خاک های رسی دچار تغییر حجم زیادی در اثر تغییرات رطوبتی می شوند. فونداسیون با طراحی و اجرای مناسب می تواند این تغییرات حجم را مدیریت کرده و از آسیب به سازه جلوگیری کند.
  ۵. جلوگیری از جابجایی های افقی و عمودی سازه
  پایدارسازی سازه: فونداسیون ها با ایجاد مقاومت در برابر نیروهای جانبی و قائم، از جابجایی های افقی و عمودی سازه جلوگیری می کنند. این امر به ویژه در مناطقی با خطر زلزله اهمیت دارد.
  جلوگیری از ترک خوردگی و خرابی سازه: جابجایی های افقی و عمودی می تواند منجر به ترک خوردگی و خرابی اجزای سازه شود. فونداسیون با تأمین پایداری لازم، از بروز این مشکلات جلوگیری می کند.

عملیات قبل از اجرای فونداسیون و پی

• ۱. مطالعه و بررسی زمین
  مطالعات ژئوتکنیک: قبل از شروع هرگونه عملیات ساختمانی، انجام مطالعات ژئوتکنیک برای ارزیابی وضعیت زمین ضروری است. این مطالعات شامل بررسی های ژئوفیزیکی، حفاری های آزمایشی و آزمایشات خاک می شود که به تعیین ویژگی های مکانیکی و شیمیایی خاک کمک می کند.
  ارزیابی خطرات زمین شناسی: علاوه بر ویژگی های خاک، ارزیابی خطرات زمین شناسی مانند لغزش زمین، زلزله و سیل نیز ضروری است. این اطلاعات به مهندسین کمک می کند تا نوع و طراحی مناسب پی و فونداسیون را انتخاب کنند.
  ۲. طراحی پی و فونداسیون
  انتخاب نوع پی: با توجه به نتایج مطالعات ژئوتکنیک و ویژگی های سازه، نوع مناسب پی انتخاب می شود. انواع پی شامل پی های سطحی (مانند پی منفرد، پی نواری و پی گسترده) و پی های عمیق (مانند شمع ها و ستون های زیرزمینی) هستند.
  طراحی ساختاری: پس از انتخاب نوع پی، طراحی دقیق ساختاری آن انجام می شود. این طراحی شامل تعیین ابعاد، آرایش میلگردها، نوع بتن و جزئیات اجرایی است. طراحی باید مطابق با استانداردها و مقررات ساختمانی باشد.
  ۳. آماده سازی محل پی
  پاکسازی و تسطیح زمین: قبل از شروع عملیات حفاری، زمین باید از هرگونه موانع، گیاهان و زباله ها پاکسازی شود. سپس سطح زمین تسطیح و هموار می شود تا آماده حفاری و ساخت پی باشد.
  علامت گذاری و جانمایی: با استفاده از نقشه های اجرایی، محل دقیق پی ها بر روی زمین علامت گذاری می شود. این مرحله شامل تعیین نقاط مرجع و کشیدن خطوط راهنما برای حفاری است.
  ۴. حفاری و آماده سازی بستر پی
  حفاری: حفاری محل پی ها بر اساس عمق و ابعاد مشخص شده در نقشه ها انجام می شود. در این مرحله باید دقت شود تا حفاری ها دقیقاً به عمق و اندازه مورد نظر برسند.
  آماده سازی بستر پی: پس از حفاری، کف محل پی باید کاملاً تمیز و هموار شود. در برخی موارد، نیاز به استفاده از لایه های ماسه یا بتن مگر (بتن نازک) برای ایجاد بستر مناسب و پایدار برای پی است.
  ۵. قالب بندی و آرماتوربندی
  قالب بندی: برای شکل دهی به پی و جلوگیری از ریزش خاک، از قالب های چوبی، فلزی یا پلاستیکی استفاده می شود. قالب بندی باید محکم و بدون نفوذ باشد تا شکل و ابعاد پی به درستی حفظ شود.

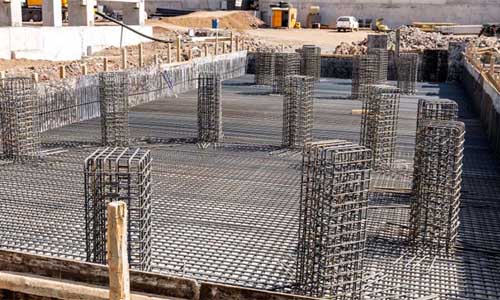

  آرماتوربندی: میلگردها بر اساس نقشه های اجرایی و جزئیات طراحی، درون قالب ها قرار می گیرند. آرماتوربندی باید با دقت و با استفاده از فاصله گذارهای مناسب انجام شود تا میلگردها در محل صحیح خود باقی بمانند.
  ۶. بتن ریزی
  تهیه و حمل بتن: بتن مورد نیاز باید با کیفیت بالا و مطابق با مشخصات طراحی تهیه شود. حمل بتن به محل پی با استفاده از کامیون های مخلوط کن یا پمپ های بتن انجام می شود.
  ریختن بتن: بتن به آرامی و به طور یکنواخت درون قالب ها ریخته می شود. برای اطمینان از پر شدن کامل قالب ها و جلوگیری از ایجاد حباب های هوا، بتن باید به خوبی ویبره شود.
  عمل آوری بتن: پس از بتن ریزی، سطح بتن با استفاده از آب و پوشش های محافظت کننده مرطوب نگه داشته می شود تا فرآیند عمل آوری به درستی انجام شود و بتن به مقاومت نهایی خود برسد.
  ۷. باز کردن قالب ها و بازرسی نهایی
  باز کردن قالب ها: پس از سفت شدن اولیه بتن، قالب ها به دقت باز می شوند. زمان باز کردن قالب ها بستگی به شرایط آب و هوایی و نوع بتن دارد.
  بازرسی نهایی: بازرسی نهایی پی و فونداسیون برای اطمینان از اجرای صحیح و مطابق با نقشه های اجرایی انجام می شود. هرگونه نقص یا اشکال باید به سرعت برطرف شود تا سازه بتواند بر روی پی و فونداسیون محکم و ایمن بنا شود.

خلاصه مطلب
اجرای صحیح پی و فونداسیون یکی از مهم ترین مراحل در فرآیند ساخت و ساز است که تاثیر مستقیم بر پایداری و ایمنی سازه دارد. با رعایت مراحل و نکات اجرایی ذکر شده، می توان اطمینان حاصل کرد که پی و فونداسیون به درستی و با کیفیت بالا اجرا شده است. این امر نه تنها به افزایش عمر مفید سازه کمک می کند، بلکه هزینه های نگهداری و تعمیرات را نیز کاهش می دهد.
